Máy biến áp trong nhà máy phát ra tiếng vo ve bất thường. Tụ bù công suất phản kháng mới lắp 6 tháng đã phồng và hỏng. Cáp điện nóng dù dòng điện đo được vẫn dưới định mức. Thiết bị bảo vệ kỹ thuật số hoạt động không ổn định.
Tất cả những triệu chứng này có thể đến từ cùng một nguyên nhân: sóng hài (harmonics) trong hệ thống điện — và THD (Total Harmonic Distortion) là chỉ số đo mức độ nghiêm trọng của vấn đề đó.
.png)
I. Sóng Hài Là Gì? THD Được Tính Như Thế Nào?
Lưới điện lý tưởng có dạng sóng sin hoàn hảo ở tần số 50Hz. Trong thực tế, nhiều thiết bị điện tử hiện đại không hấp thụ dòng điện theo dạng sin — chúng "cắt" dòng điện từng phần trong chu kỳ, tạo ra dạng sóng méo.
Theo định lý Fourier, bất kỳ dạng sóng tuần hoàn méo nào đều có thể phân tích thành tổng của: sóng cơ bản (50Hz) + các sóng hài (100Hz = bậc 2, 150Hz = bậc 3, 200Hz = bậc 4...). Các sóng hài này chồng lên sóng cơ bản, làm méo dạng sóng và gây ra nhiều vấn đề.
THD (Total Harmonic Distortion) là tỷ lệ phần trăm của tổng năng lượng sóng hài so với năng lượng sóng cơ bản:
THD% = (√(H₂² + H₃² + H₄² + ... + Hₙ²) / H₁) × 100%
Trong đó H₁ là biên độ sóng cơ bản 50Hz, H₂, H₃... là biên độ các sóng hài bậc 2, 3...
THD = 5%: rất tốt, gần như sóng sin lý tưởng. THD = 10–15%: chấp nhận được với nhiều thiết bị. THD = 20–30%: đáng lo ngại, cần xử lý. THD > 30%: nghiêm trọng, ảnh hưởng rõ rệt đến thiết bị và hệ thống.
.png)
II. Nguồn Gốc Của Sóng Hài
Biến tần (VFD/Inverter): Bộ chỉnh lưu 6 xung của biến tần tạo ra sóng hài bậc 5, 7, 11, 13 — đây là nguồn sóng hài phổ biến nhất trong nhà máy công nghiệp hiện đại. Một biến tần 22kW có thể tạo ra THD dòng 30–40% nếu không có bộ lọc.
Bộ nguồn xung (SMPS): Nguồn máy tính, màn hình, tivi LED, sạc điện thoại — tất cả đều dùng SMPS và tạo ra sóng hài bậc 3 (150Hz) rất lớn. Trong văn phòng có nhiều máy tính, dòng bậc 3 tích lũy trên dây trung tính và có thể làm quá tải dây trung tính dù các pha đều bình thường.
UPS và hệ thống lưu trữ năng lượng: Bộ chỉnh lưu UPS tạo sóng hài khi nạp điện cho ắc quy.
Máy hàn hồ quang: Tải phi tuyến mạnh, tạo ra phổ sóng hài rộng và biến động liên tục.
Đèn huỳnh quang với ballast điện tử, đèn LED driver: Tạo sóng hài bậc 3 và 5.
.png)
III. Tác Hại Cụ Thể Của Sóng Hài
Quá nhiệt máy biến áp và động cơ: Sóng hài tạo ra dòng Eddy (dòng xoáy) trong lõi thép của máy biến áp và stato động cơ. Dòng Eddy gây nóng thêm ngoài phần tổn thất do tải chính. Máy biến áp có THD điện áp 10% có thể nóng hơn 10–15% so với điều kiện bình thường — rút ngắn tuổi thọ cách điện.
Phá hủy tụ bù công suất: Tụ điện có trở kháng giảm theo tần số — sóng hài tần số cao "ưa" chạy qua tụ hơn sóng cơ bản. Tụ bù 50Hz bình thường có thể phải chịu dòng sóng hài gấp 3–5 lần so với dòng định mức của nó, dẫn đến quá nhiệt và hỏng nhanh. Đây là nguyên nhân phổ biến nhất của tụ bù hỏng liên tục mà nhiều nhà máy gặp phải.
Quá tải dây trung tính: Trong mạng điện 3 pha 4 dây với tải phi tuyến (máy tính, SMPS), sóng hài bậc 3 từ 3 pha cộng lại trên dây trung tính thay vì triệt tiêu nhau như sóng cơ bản. Dây trung tính có thể phải chịu dòng lớn hơn 173% so với dòng pha — trong khi dây trung tính thường được thiết kế với tiết diện nhỏ hơn hoặc bằng dây pha. Gây nóng, nguy cơ cháy dây trung tính.
Sai số thiết bị đo không True RMS: Đồng hồ vạn năng không có True RMS đo dòng điện méo bằng cách nhân đỉnh sóng với 0.707 (hệ số sóng sin thuần túy). Với dòng méo có THD 30%, sai số đo có thể lên đến 15–20%. Kỹ sư đo dòng "bình thường" trong khi thực tế dòng cao hơn đáng kể.
Gây nhiễu và lỗi thiết bị điều khiển: Thiết bị PLC, biến tần, cảm biến — đặc biệt là cảm biến dùng nguồn 24V DC lấy từ lưới AC — có thể bị nhiễu và hoạt động không ổn định khi THD điện áp vượt 5–8%.
.png)
IV. Đo THD Bằng Thiết Bị Nào?
Đồng hồ vạn năng và ampe kìm thông thường không đo được THD. Cần thiết bị phân tích công suất và chất lượng điện chuyên dụng:

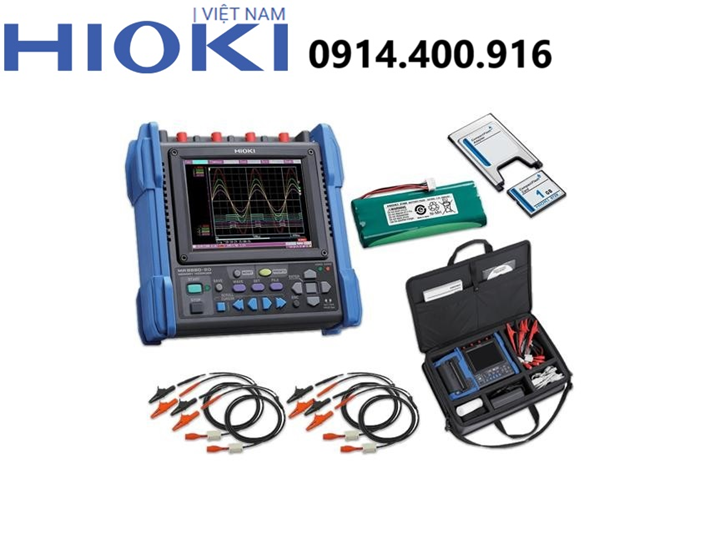

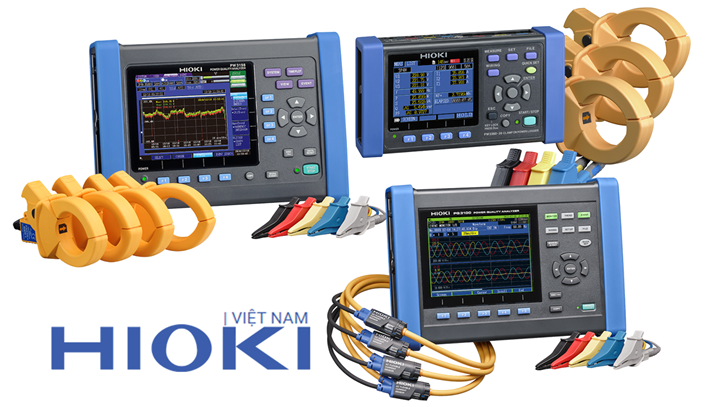

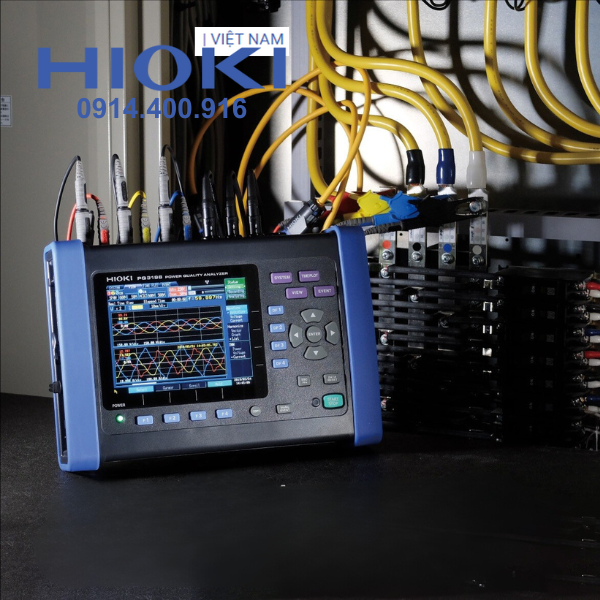

Hioki PW3198 — Phân tích THD điện áp và THD dòng điện đến bậc 50, ghi lịch sử theo thời gian, xác định bậc sóng hài nào chiếm ưu thế. Đây là thiết bị cần thiết để lập biên bản chất lượng điện và thiết kế bộ lọc sóng hài chính xác.
Hioki PQ3100 — Class A theo IEC 61000-4-30, phù hợp cho kiểm định và nghiệm thu chất lượng điện theo tiêu chuẩn quốc tế.
Hioki PW3360 — Ghi liên tục THD và điện năng trong nhiều ngày — phù hợp kiểm toán năng lượng và giám sát dài hạn.
.png)
Mua hàng tại Hioki Việt Nam
THD là chỉ số ẩn nhưng ảnh hưởng trực tiếp đến tuổi thọ thiết bị, chi phí điện và độ tin cậy vận hành. Thiết bị phân tích chất lượng điện Hioki giúp đo lường THD chính xác — là bước đầu tiên bắt buộc trước khi thiết kế bất kỳ giải pháp xử lý sóng hài nào.
Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn và hỗ trợ miễn phí.
