Kỹ thuật viên đo điện trở một shunt 10mΩ bằng đồng hồ vạn năng — kết quả: 350mΩ. Anh kết luận shunt bị hỏng và đặt mua thay thế. Shunt mới về đo cũng cho kết quả tương tự.
Nguyên nhân không phải shunt hỏng — mà là phương pháp đo sai. Điện trở dây đo VOM (0.3Ω) lớn hơn rất nhiều so với điện trở cần đo (0.01Ω). Phương pháp 2 dây thông thường không thể đo chính xác điện trở nhỏ hơn 1Ω. Cần phương pháp 4 dây (Kelvin).
.png)
I. Tại Sao Phương Pháp 2 Dây Sai Với Điện Trở Nhỏ?
Trong phương pháp 2 dây thông thường, cùng một cặp dây vừa dẫn dòng điện thử vừa đo điện áp. Điện trở đo được bao gồm: điện trở dây đo + điện trở tiếp xúc đầu que + điện trở cần đo. Với điện trở lớn (kΩ, MΩ), phần dây và tiếp xúc (0.1–0.5Ω) không đáng kể. Nhưng với điện trở nhỏ (mΩ đến vài Ω), phần dây và tiếp xúc chiếm tỷ lệ lớn — gây sai số không thể chấp nhận.
Ví dụ số: Điện trở thực cần đo: 10mΩ. Điện trở dây đo: 300mΩ. Điện trở đo được: 310mΩ — sai số 3000%.
.png)
II. Phương Pháp 4 Dây (Kelvin) Giải Quyết Vấn Đề Như Thế Nào?
Phương pháp 4 dây dùng 2 cặp dây riêng biệt:
Cặp dây dòng (I+, I−): Dẫn dòng điện thử từ nguồn vào điện trở cần đo. Điện trở của hai dây này không quan trọng — vì chúng chỉ dẫn dòng, không tham gia đo điện áp.
Cặp dây điện áp (V+, V−): Đo điện áp rơi trực tiếp trên điện trở cần đo — tiếp xúc ngay tại hai điểm đo, không có sụt áp trên dây dòng. Điện trở dây điện áp cũng không quan trọng — vì dòng qua mạch đo điện áp cực nhỏ (đầu vào trở kháng cao), sụt áp trên dây điện áp gần như bằng 0.
Kết quả: R = V_đo / I_thử — hoàn toàn không bị ảnh hưởng bởi điện trở dây hay điện trở tiếp xúc.
.png)
III. Khi Nào Bắt Buộc Dùng Phương Pháp 4 Dây?

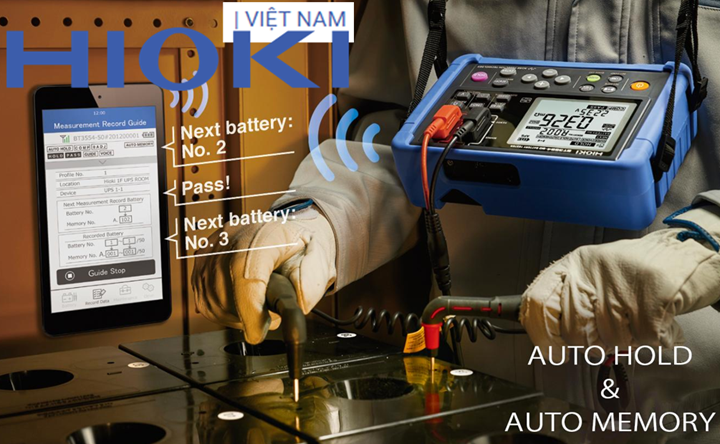

Đo nội trở ắc quy (mΩ): Nội trở ắc quy tốt chỉ vài mΩ đến vài chục mΩ. Đồng hồ đo kiểm tra ắc quy Hioki BT3554 dùng phương pháp 4 cực (4-terminal) — kẹp đo được thiết kế 4 tiếp điểm riêng biệt tích hợp trong cùng một kẹp cho dòng và điện áp. Không có phương pháp 2 dây nào đo được nội trở ắc quy chính xác.
Đo điện trở tiếp xúc đầu nối, busbar, đầu cốt: Điện trở tiếp xúc tốt là < 100µΩ (microohm). Đo bằng thiết bị đo an toàn điện Hioki 3157 AC Grounding HiTester dùng phương pháp 4 dây với dòng thử 10A hoặc 25A — đủ để "ép" điện trở tiếp xúc bộc lộ.
.png)

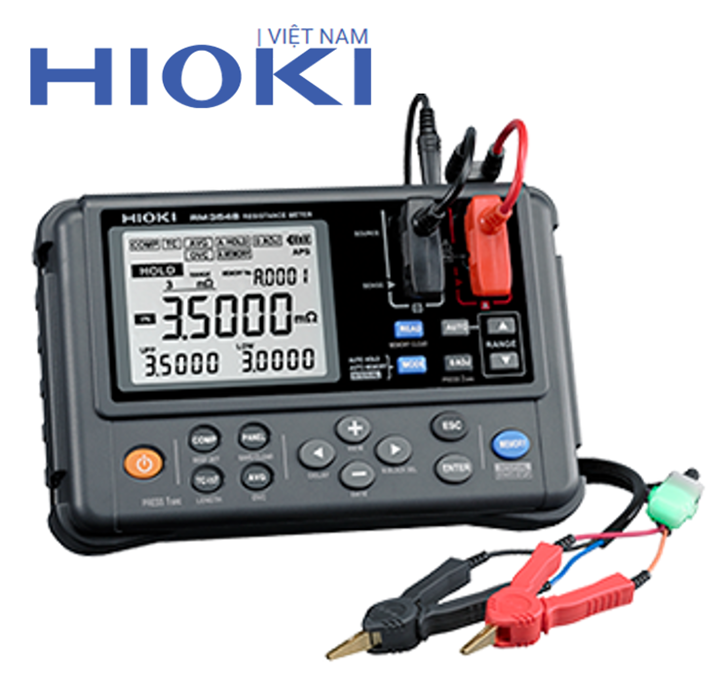

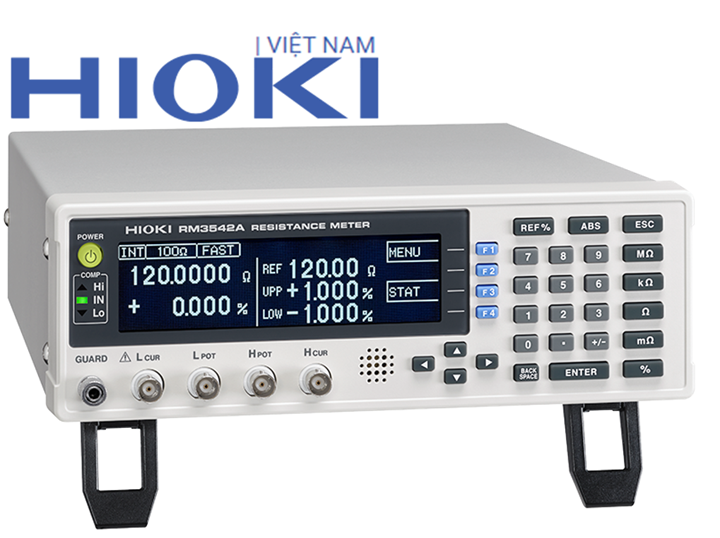

Đo điện trở cuộn dây động cơ nhỏ (< 1Ω): Cuộn dây stato động cơ nhỏ có điện trở 0.1–2Ω. Đo bằng VOM 2 dây sẽ sai do điện trở dây đo. Cần VOM có chức năng 4 dây hoặc dùng thiết bị đo điện trở chuyên dụng máy đo trở kháng Hioki RM3548.
Đo điện trở shunt và điện trở chuẩn: Shunt dùng trong đồng hồ đo dòng điện có điện trở cực nhỏ (1–100mΩ). Đo kiểm tra hoặc hiệu chuẩn shunt bắt buộc dùng 4 dây — thường dùng Hioki RM3545 hoặc thiết bị đo điện trở độ chính xác cao.

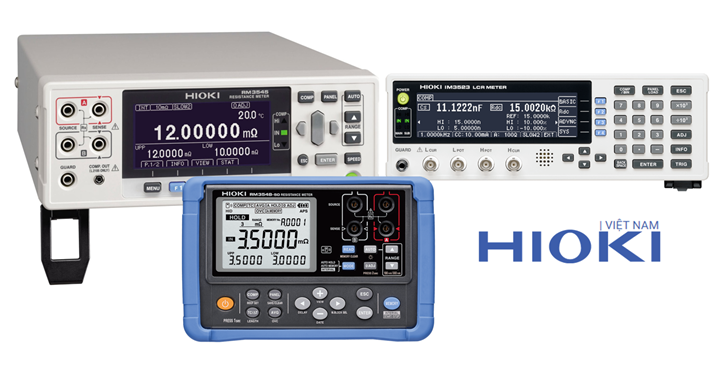

Đo ESR tụ điện và điện trở linh kiện trong LCR Meter: Hioki IM3523 tự động dùng phương pháp 4 cực khi đo — đây là lý do kết quả ESR chính xác đến mΩ trong khi VOM 2 dây không thể.
.png)
Mua hàng tại HIOKI Việt Nam
Nguyên tắc đơn giản để ghi nhớ: điện trở nhỏ hơn 1Ω → cần phương pháp 4 dây. Điện trở lớn hơn 10Ω → 2 dây là đủ. Từ 1–10Ω → tùy yêu cầu độ chính xác của ứng dụng.
Hioki BT3554 (đo nội trở ắc quy), IM3523 (LCR meter), và RM3545 (đo điện trở độ chính xác cao) đều tích hợp phương pháp 4 dây/4 cực — cho kết quả chính xác đến mΩ và µΩ.
Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn và hỗ trợ miễn phí.
