Ngược Pha Điện 3 Phan: Nguyên Nhân Phá Hủy Máy Nén Khí Chỉ Trong 5 Giây

Trong vận hành hệ thống điện công nghiệp, đặc biệt là tại các nhà máy sử dụng máy móc hạng nặng, sự ổn định của nguồn năng lượng không chỉ nằm ở chỉ số điện áp hay tần số mà còn phụ thuộc tuyệt đối vào thứ tự kết nối của các dây pha. Một hệ thống điện ba pha tiêu chuẩn bao gồm ba dây nóng lệch nhau một góc 120 độ, tạo ra từ trường quay để kéo động cơ hoạt động theo chiều thiết kế. Chỉ cần một sai sót nhỏ trong việc sắp xếp thứ tự các dây này, chiều quay của từ trường sẽ bị đảo ngược hoàn toàn, dẫn đến những hậu quả khôn lường cho dây chuyền sản xuất.

Thực tế cho thấy, mắt thường của kỹ thuật viên không thể phân biệt được sự khác nhau giữa các dây pha nếu chỉ nhìn vào lõi đồng hay vỏ nhựa bên ngoài. Màu sắc dây dẫn đôi khi không tuân theo quy chuẩn thống nhất, đặc biệt là trong các nhà xưởng cũ hoặc hệ thống đã qua nhiều lần sửa chữa, cải tạo. Chính sự "vô hình" của thứ tự pha đã biến nó trở thành một cái bẫy nguy hiểm, sẵn sàng phá hủy các thiết bị cơ khí chính xác chỉ trong tích tắc ngay khi cầu dao điện được đóng lên.

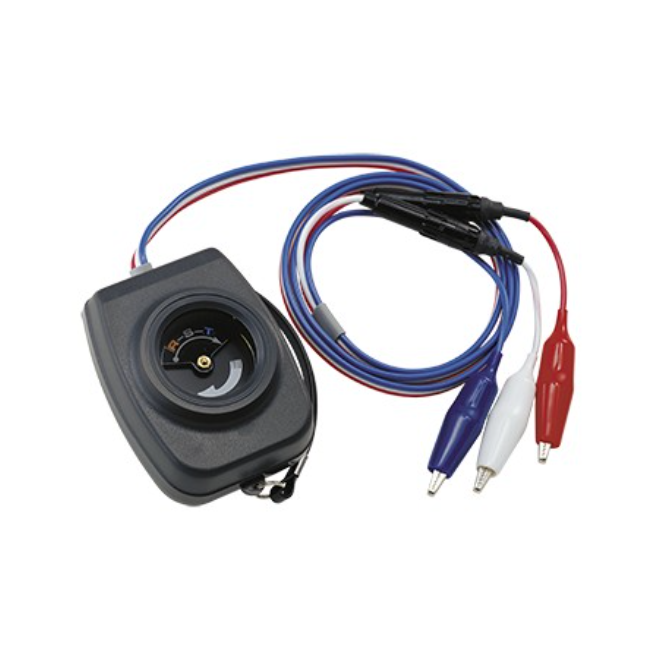

Để giải quyết triệt để bài toán rủi ro này và đảm bảo an toàn tuyệt đối cho tài sản doanh nghiệp, việc xác định chiều quay của dòng điện trước khi đấu nối vào tải là quy trình bắt buộc. Công cụ đắc lực nhất hỗ trợ cho công việc này là đồng hồ chỉ thị pha, một thiết bị chuyên dụng giúp kỹ sư nhìn thấy được hướng di chuyển của dòng điện, từ đó đưa ra quyết định đấu nối chính xác, loại bỏ hoàn toàn phương pháp thử nghiệm đầy may rủi.

Ngược Pha Điện 3 Phan: Nguyên Nhân Phá Hủy Máy Nén Khí Chỉ Trong 5 Giây

I. CẤU TRÚC TINH XẢO CỦA ĐẦU NÉN TRỤC VÍT VÀ SỰ PHỤ THUỘC VÀO CHIỀU QUAY

Máy nén khí trục vít (Screw Air Compressor) được xem là trái tim của các nhà máy sản xuất, từ công nghiệp ép nhựa, dệt may cho đến lắp ráp ôtô. Khác với các loại máy nén piston truyền thống, máy nén trục vít hoạt động dựa trên sự ăn khớp cực kỳ chính xác giữa hai trục vít xoắn (trục đực và trục cái) nằm trong một buồng nén kín. Khe hở giữa hai trục này và giữa trục với vỏ máy (housing) là cực nhỏ, thường được tính bằng phần nghìn milimet để đảm bảo hiệu suất nén khí tối đa.

Sự hoạt động bền bỉ của hệ thống này phụ thuộc hoàn toàn vào lớp màng dầu bôi trơn liên tục được phun vào buồng nén. Dầu không chỉ có tác dụng bôi trơn bề mặt kim loại mà còn đóng vai trò làm mát, hấp thụ nhiệt lượng sinh ra do quá trình nén khí và làm kín các khe hở để khí không bị rò rỉ ngược lại. Hệ thống bơm dầu trong các máy nén khí công nghiệp thường được thiết kế gắn liền và dẫn động trực tiếp bởi trục chính của động cơ motor.

Điều này tạo ra một sự ràng buộc cơ khí bất di bất dịch: chiều quay của động cơ quyết định chiều quay của bơm dầu. Nhà sản xuất luôn quy định chiều quay cực kỳ nghiêm ngặt (thường là ngược chiều kim đồng hồ nếu nhìn từ phía trục động cơ hoặc có mũi tên chỉ dẫn cụ thể trên thân máy). Khi motor quay đúng chiều, bơm dầu tạo áp lực hút dầu từ bình chứa, phun tơi vào khoang nén để bảo vệ hai trục vít. Đây là trạng thái vận hành sống còn mà hệ thống bắt buộc phải duy trì ngay từ giây đầu tiên khởi động.

II. DIỄN BIẾN QUÁ TRÌNH PHÁ HỦY CƠ KHÍ KHI CẤP NGUỒN SAI THỨ TỰ

Rất nhiều kỹ sư vận hành lầm tưởng rằng nếu đấu sai pha, máy chỉ đơn giản là không chạy hoặc chạy yếu đi. Tuy nhiên, đối với máy nén khí trục vít, việc cấp nguồn ngược pha (đảo lộn thứ tự R-S-T thành R-T-S hoặc tương tự) sẽ kích hoạt một chuỗi phản ứng phá hủy dây chuyền ngay lập tức. Thảm họa không diễn ra trong vài giờ hay vài ngày, mà nó được tính bằng giây.

Dưới đây là chi tiết những gì diễn ra bên trong cỗ máy trị giá hàng trăm triệu đồng khi bị ngược pha:

Hiện tượng "Chạy khô" (Dry Running) tức thì: Khi động cơ quay ngược, bơm dầu cũng quay ngược chiều thiết kế. Thay vì tạo áp suất dương để đẩy dầu đi, bơm lại tạo ra áp suất âm hoặc đơn giản là không thể hút được giọt dầu nào lên. Lúc này, hai trục vít kim loại khổng lồ quay với tốc độ từ 3.000 đến 6.000 vòng/phút cọ xát trực tiếp vào nhau mà không có bất kỳ lớp dầu nào bảo vệ.
Sinh nhiệt mất kiểm soát: Ma sát giữa hai bề mặt kim loại khô khốc tại tốc độ cao sinh ra một lượng nhiệt khổng lồ chỉ trong vòng 2-3 giây đầu tiên. Nhiệt độ tại điểm tiếp xúc tăng vọt lên hàng trăm độ C, vượt quá giới hạn chịu đựng của vật liệu thép hợp kim chế tạo trục.
Giãn nở và Bó kẹt : Dưới tác động của nhiệt độ cao, các trục vít bị giãn nở nhiệt. Do khe hở thiết kế ban đầu cực nhỏ, sự giãn nở này ngay lập tức lấp đầy các khoảng trống. Hai trục vít đang quay điên cuồng bỗng nhiên bị kẹt cứng lại với nhau. Đây là hiện tượng "bó đầu nén".
Phá hủy hệ thống truyền động: Khi đầu nén bị kẹt cứng đột ngột trong khi quán tính của rotor động cơ điện vẫn còn rất lớn, lực xoắn (torque) sẽ bẻ gãy trục nối, phá vỡ khớp nối mềm (coupling) hoặc làm vỡ nát các bánh răng trong hộp số.
Hư hỏng vòng bi : Các vòng bi đỡ trục cũng chịu chung số phận khi phải hoạt động không dầu và chịu lực giật cục cực mạnh, dẫn đến rỗ bề mặt bi, xước áo bi hoặc vỡ vòng cách.

Hậu quả cuối cùng là cụm đầu nén (Air End) – bộ phận đắt tiền nhất chiếm tới 70% giá trị máy – bị hỏng hoàn toàn và thường không thể phục hồi, bắt buộc phải thay mới với chi phí rất lớn và thời gian chờ nhập hàng kéo dài.

III. NGUYÊN NHÂN KHÁCH QUAN KHIẾN LƯỚI ĐIỆN NHÀ MÁY BỊ ĐẢO PHA

Một câu hỏi thường gặp là tại sao hệ thống đang hoạt động bình thường ngày hôm qua, đến sáng hôm nay bật máy lên lại bị ngược pha, dù không ai chạm vào tủ điện của máy? Sự cố ngược pha thường xuất phát từ những nguyên nhân khách quan và âm thầm, khiến người vận hành mất cảnh giác nhất.

Nguyên nhân phổ biến nhất đến từ phía nguồn cấp điện lưới quốc gia hoặc trạm biến áp nội bộ. Khi các đơn vị điện lực tiến hành bảo trì đường dây cao thế, thay thế máy biến áp khu vực hoặc sửa chữa các sự cố đứt dây sau bão, việc đấu nối lại các pha trên lưới điện 22kV hoặc 35kV có thể bị thay đổi thứ tự so với ban đầu. Ví dụ, thứ tự pha A-B-C có thể vô tình bị đấu lại thành A-C-B. Sự thay đổi này lan truyền xuống trạm hạ thế của nhà máy. Tại tủ điện tổng MSB, điện áp vẫn đủ 380V, tần số vẫn 50Hz, các đèn báo vẫn sáng bình thường, nhưng bản chất từ trường quay đã bị đảo ngược cho toàn bộ hệ thống nhà xưởng.

Một trường hợp khác thường xảy ra trong nội bộ nhà máy là việc di dời thiết bị hoặc sử dụng các máy móc di động. Các ổ cắm công nghiệp 3 pha (loại 4 chấu hoặc 5 chấu) được lắp đặt tại các vị trí khác nhau trong xưởng (Cột A, Cột B, Khu vực kho...) có thể được thi công bởi các nhóm thợ điện khác nhau vào các thời điểm khác nhau. Không có gì đảm bảo rằng chân L1 ở ổ cắm cột A sẽ cùng pha với chân L1 ở ổ cắm cột B. Một máy nén khí di động hoạt động tốt ở vị trí này, khi được đẩy sang cắm điện ở vị trí khác có thể bị ngược pha ngay lập tức. Sự chủ quan cho rằng "cứ cắm vào là chạy" chính là nguyên nhân dẫn đến nhiều vụ cháy hỏng động cơ đáng tiếc.

IV. RỦI RO CỦA CÁC PHƯƠNG PHÁP KIỂM TRA THỦ CÔNG KHÔNG DÙNG THIẾT BỊ CHUYÊN DỤNG

Trước áp lực phải đưa máy vào sản xuất nhanh chóng, nhiều thợ điện hoặc công nhân vận hành thường sử dụng các "mẹo" dân gian hoặc các phương pháp thủ công để xác định chiều quay. Tuy nhiên, trong bối cảnh thiết bị công nghệ cao hiện nay, các phương pháp này chứa đựng rủi ro cực lớn.

Phương pháp "Nhấp điện" (Bump Test):

Đây là cách làm phổ biến nhất nhưng hại nhất. Người thợ sẽ đóng cầu dao trong tích tắc (khoảng 0.5 - 1 giây) rồi ngắt ngay để quan sát chiều quay của cánh quạt làm mát motor.

Đối với máy nén trục vít, chỉ 1 giây quay ngược cũng đủ để làm xước nhẹ bề mặt trục vít do thiếu dầu. Nhiều lần "nhấp" như vậy sẽ tích tụ hư hỏng.
Hơn nữa, việc đóng ngắt khởi động từ (Contactor) liên tục tạo ra hồ quang điện lớn, làm rỗ tiếp điểm và gây sụt áp cục bộ, ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trên cùng lưới điện (như PLC, màn hình HMI).
Quan sát bằng mắt thường đôi khi cũng không chính xác do quán tính của cánh quạt khi dừng có thể tạo ra ảo giác quang học về chiều quay.

Dựa vào màu sắc dây dẫn (Đỏ - Vàng - Xanh):

Quy chuẩn màu dây điện thay đổi theo từng quốc gia và từng thời kỳ (IEC, TCVN cũ, tiêu chuẩn Mỹ...). Một sợi dây màu xanh dương có thể là pha C trong tiêu chuẩn này nhưng lại là dây trung tính (N) trong tiêu chuẩn khác. Việc tin tưởng mù quáng vào màu sắc mà không đo đạc thực tế là một canh bạc rủi ro.

Dùng đồng hồ vạn năng (VOM) thông thường:

Đồng hồ vạn năng chỉ có chức năng đo điện áp (Voltage) giữa các pha. Nó sẽ báo cho bạn biết giữa pha A và pha B có điện áp 380V, nhưng nó hoàn toàn không thể cho bạn biết pha A đang sớm pha hay trễ pha so với pha B. Do đó, VOM vô dụng trong việc xác định thứ tự pha.

V. NGUYÊN LÝ HOẠT ĐỘNG VÀ ĐỘ CHÍNH XÁC CỦA CÔNG NGHỆ CẢM ỨNG TĨNH ĐIỆN

Sự ra đời của các thiết bị đo kiểm pha hiện đại đã thay đổi hoàn toàn quy trình bảo trì điện, chuyển từ trạng thái "đoán" sang "biết chắc chắn". Công nghệ tiên tiến nhất hiện nay được áp dụng là cảm ứng tĩnh điện (Static Induction), cho phép kiểm tra mà không cần tiếp xúc kim loại.

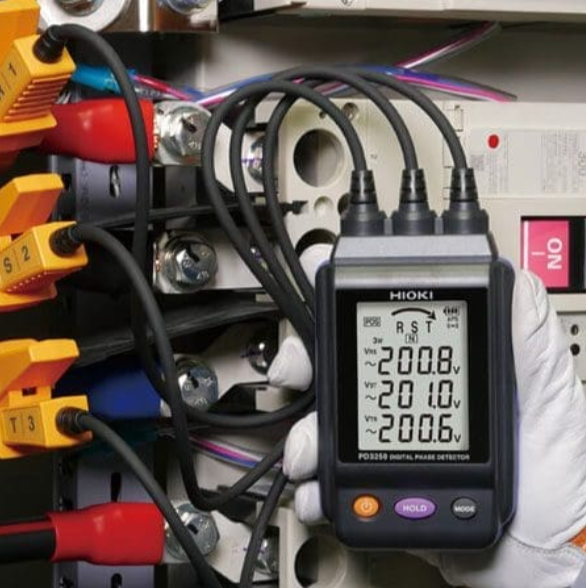

Cơ chế hoạt động của công nghệ này dựa trên việc phát hiện dạng sóng điện áp thông qua lớp vỏ cách điện của dây dẫn. Mỗi dây pha trong hệ thống 3 pha đều mang một điện áp biến thiên hình sin. Khi kẹp các đầu cảm biến lên vỏ dây, thiết bị sẽ thu nhận tín hiệu điện trường xung quanh dây dẫn đó. Bộ vi xử lý bên trong sẽ so sánh thời điểm đạt đỉnh (peak) của các sóng sin thu được từ 3 kẹp (R, S, T).

Nếu đỉnh sóng của pha R xuất hiện trước pha S, và pha S xuất hiện trước pha T theo đúng chu kỳ thời gian quy định (tương ứng với góc lệch 120 độ), mạch điện tử sẽ xác nhận đây là thứ tự thuận. Ngược lại, nếu trình tự thời gian bị đảo lộn, thiết bị sẽ báo ngược pha.

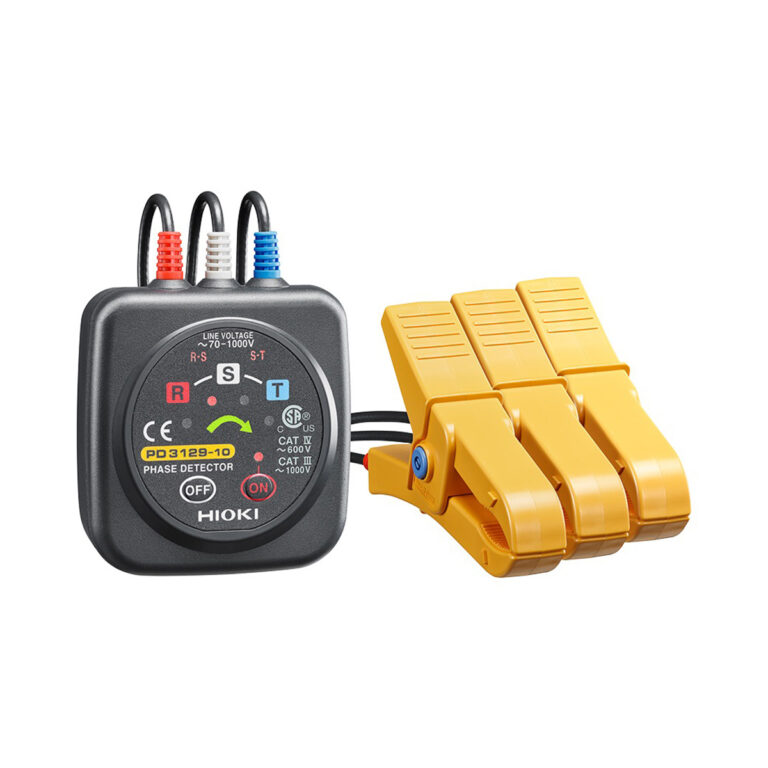

Toàn bộ quá trình xử lý tín hiệu phức tạp này diễn ra trong vài mili-giây và kết quả được hiển thị trực quan thông qua hệ thống đèn LED bố trí theo vòng tròn. Khi đúng pha, đèn sẽ sáng đuổi nhau theo chiều kim đồng hồ, mô phỏng chính xác chiều quay thực tế của motor. Điều này giúp não bộ của người kỹ thuật viên tiếp nhận thông tin một cách tự nhiên và chính xác nhất, tránh việc đọc nhầm các con số hoặc ký hiệu trừu tượng. Vì không cần tuốt vỏ dây để tiếp xúc với lõi đồng, phương pháp này đảm bảo an toàn tuyệt đối, loại bỏ nguy cơ ngắn mạch hay điện giật trong quá trình thao tác đo đạc.

VI. LỢI ÍCH KHI MUA SẮM THIẾT BỊ ĐO LƯỜNG TẠI HIOKI VIỆT NAM

Việc sở hữu một thiết bị đo chỉ thị pha chính xác là chưa đủ, bạn cần một đối tác cung cấp uy tín để đảm bảo thiết bị đó luôn hoạt động ổn định và đạt chuẩn an toàn quốc tế trong suốt vòng đời sử dụng. Hioki Việt Nam là điểm đến tin cậy hàng đầu cho các giải pháp đo lường điện tại thị trường trong nước.

Khi lựa chọn mua sắm tại Hioki Việt Nam, khách hàng sẽ nhận được những giá trị vượt trội sau:

Nguồn gốc xuất xứ minh bạch: Tất cả sản phẩm đều được nhập khẩu chính hãng, có đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc, đảm bảo bạn không bao giờ phải lo lắng về hàng giả, hàng nhái kém chất lượng đang trôi nổi trên thị trường.
Tiêu chuẩn an toàn quốc tế: Các thiết bị đo của Hioki luôn tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện CAT III, CAT IV, đảm bảo an toàn tính mạng cho kỹ thuật viên khi làm việc với lưới điện công suất lớn.
Dải sản phẩm đa dạng: Tại đây cung cấp đầy đủ các dòng máy từ cơ bản đến cao cấp, bao gồm cả các loại bút thử pha không tiếp xúc kim loại, phù hợp với mọi nhu cầu và ngân sách của doanh nghiệp.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của Hioki Việt Nam am hiểu sâu sắc về đặc thù lưới điện và máy móc công nghiệp tại Việt Nam, sẵn sàng tư vấn giải pháp đo lường tối ưu nhất cho từng nhà máy cụ thể.
Chế độ bảo hành và hậu mãi: Quy trình bảo hành nhanh chóng, chuyên nghiệp cùng các dịch vụ hiệu chuẩn thiết bị giúp duy trì độ chính xác của máy đo trong thời gian dài.
Giao hàng và hỗ trợ toàn quốc: Hệ thống phân phối rộng khắp giúp sản phẩm đến tay người dùng một cách nhanh nhất, đi kèm với các tài liệu hướng dẫn sử dụng tiếng Việt chi tiết.

Việc đầu tư một chiếc máy đo pha chất lượng không chỉ là mua một công cụ làm việc, mà là mua sự an tâm cho cả hệ thống nhà máy. Đừng để một sơ suất nhỏ trong khâu kiểm tra điện gây ra những thiệt hại kinh tế khổng lồ cho doanh nghiệp của bạn. Hãy liên hệ ngay với Hioki Việt Nam qua website hoặc hotline để được tư vấn và trang bị những giải pháp an toàn điện tiên tiến nhất từ Nhật Bản.
